建設項目概況：

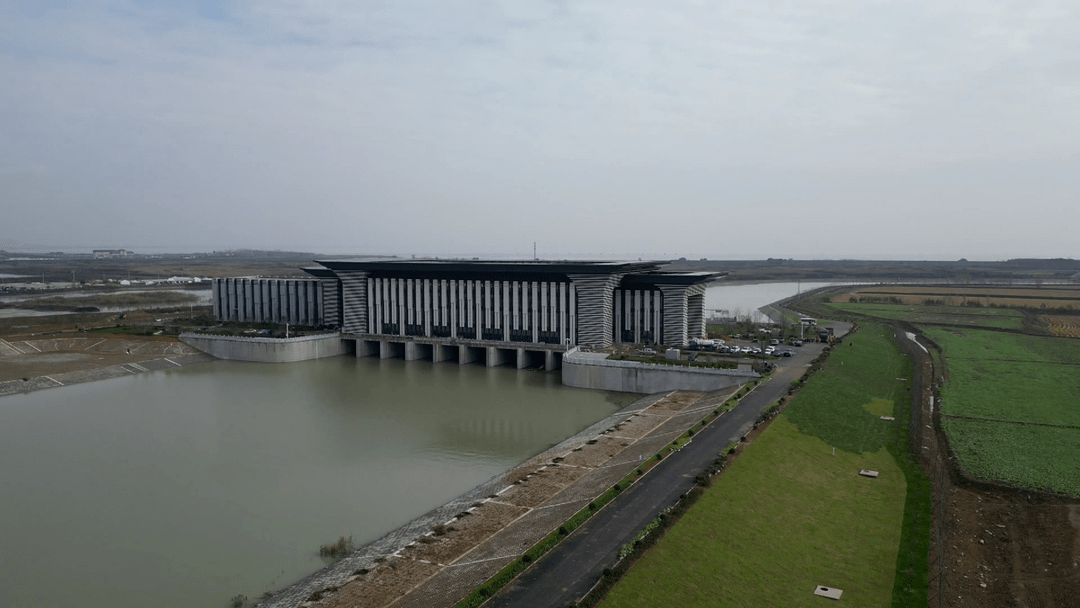

該工程位于肥西縣嚴店鎮蓮花村的派河口泵站，整體新中式造型，鋼琴鍵的外形，中國古建筑飛檐造型，具有騰飛之勢，同時建筑細節吸取音樂符號以及結合水紋波動的立面肌理，宛如跳動的樂章。
在派河口泵站樞紐主體工程施工中，為保證超過1m厚的混凝土澆筑質量，控制水泥水化熱不超過25℃，不使結構產生溫度變形，在施工中采用了“混凝土澆筑溫控有限元仿真計算分析”等技術，確保實現混凝土溫度測量的數字化自動采集，以達到更好的防變形效果。同時，全站為智能化泵站，智能照明、巡檢機器人、智能溫濕度控制系統等多項技術國內領先。
使用產品介紹

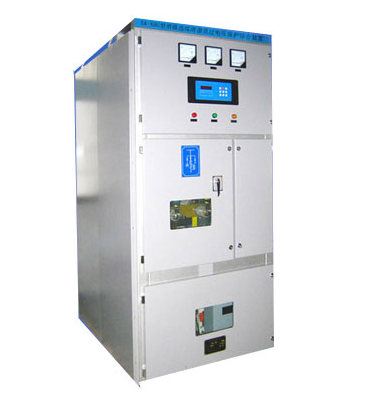

1.YX-SM-12.7 消弧消諧柜
消弧消諧柜又名（微機消弧消諧選線及過電壓保護裝置），系統線路中一旦發生弧光接地過電壓，微機消弧控制器向故障相真空接觸器發出合閘命令，故障相真空接觸器快速動作，在2個周波內將弧光接地轉化為金屬性接地。
故障點因弧光過電壓為零而立即熄弧，非故障相過電壓穩定在 倍的額定相電壓，可以長時間安全運行（國家規程要求2小時）。此時由值班人員對故障線路進行處理，或由微機選線裝置自動處理。
本裝置中的微機消弧消諧控制器還設置了PT斷線、裝置故障報警等功能；當系統發生接地故障時可發出動作信號，顯示故障性質（弧光接地或金屬接地或諧振）并顯示故障相別；本裝置設有RS485微機通訊接口，可實現與計算機聯網，與綜保廠家后臺實現通訊。
2.YXHG-310A DC220V 弧光保護裝置
系統特點：
采用32位工業級微處理器，速度快，精度高；
大屏幕液晶顯示，界面友好，操作簡便；
關鍵元器件均采用進口優質產品；
具備故障硬定位、軟定位功能；
獨有的快速電流算法，保證電流判據的快速、可靠性；
弧光信號可在采集單元之間串行傳輸，從而使監測點的數量可任意增加，且大大減少了傳輸光纖的成本；
主單元內置電源模塊、電流采集模塊，安裝使用方面，可靠性高；
主單元與采集單元間具有光纖、通訊雙連接，既可快速傳輸故障弧光信號，又可進行數據傳輸；
全數字化設計，整定參數時無需撥碼開關及電位器等機械原件，精度高，無振動、磨損等隱患；
多種通訊接口實現靈活的組網方案；
可選的帶延時的電流保護，可作為開關柜的二級過流保護；
動作判據可設，動作判據可設置為弧光加電流或僅弧光；
弧光探頭通過光纖與主設備無源鏈接，電氣隔離及抗干擾能力極強；
有事故記錄，故障錄波、遙信、電流測量、自檢等輔助功能；
GPS同步對時接口；
全金屬外殼設計，有效屏蔽外界電磁干擾；

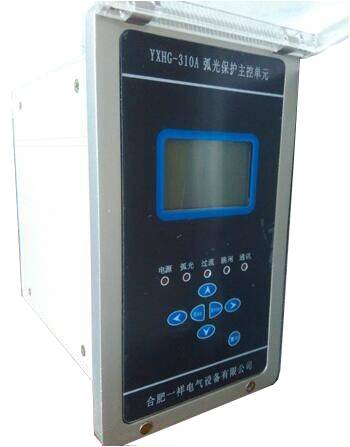

（1） YXHG-310A 弧光保護主單元
主單元是電弧光保護系統的核心部件，負責輸入量的采集、測量、計算及邏輯判斷，實現系統的各項保護邏輯、與站內監控系統通信、自檢及其他輔助功能。
（2） YXHG-310B 弧光采集單元
該單元作為弧光保護的采集單元，提供8路弧光輸出，采集探頭方式采集弧光，并把該信號通過光纖傳遞給主單元，并有一路通訊口與主單元進行數據傳輸。當有多臺采集單元時，各采集單元間采用串行方式傳遞弧光信號，最終傳遞給主單元。
